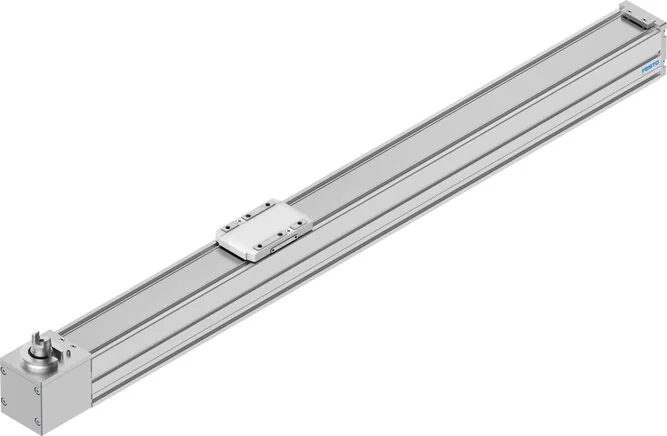

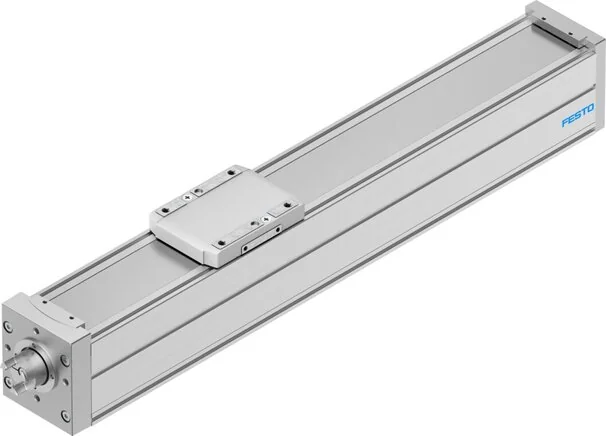

Aufbau
mit Kugelumlaufspindel
Spindeltyp
Ball screw drive
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Materialhinweis
RoHs compliant
Schlittenmaterial
Aluminium die casting
Wartungsintervall
Lifetime lubrication
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Wiederholbarkeit (mm)
±0.01
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
59,8
Max. Drehmoment My (Nm)
56,2
Max. Drehmoment Mz (Nm)
56,2
Spindeldurchmesser (mm)
16
LABS (PWIS) Konformität
VDMA24364-Zone III
Massenträgheitsmoment um
90.500
Max. Vorschubkraft Fx (N)
350
Umgebungstemperatur (°C)
0 to 50
Antriebsabdeckungsmaterial
Aluminium-Druckguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T46
Flächenträgheitsmoment Iy
1.370.000
Flächenträgheitsmoment Iz
1.660.000
Max. Kraft Fy Gesamtachse (N)
900
Max. Kraft Fz Gesamtachse (N)
2700
Aufprallenergie an den Endlagen
0,002
Max. Moment Mx Gesamtachse (Nm)
59,8
Max. Moment My Gesamtachse (Nm)
56,2
Max. Moment Mz Gesamtachse (Nm)
56,2
Werkstoff der Schließabdeckung
Aluminium-Druckguss, lackiert
Massenträgheit JH pro Meter Hub
0,35257
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
88
Massenträgheit JL pro kg Nutzlast
0,064846
Max. Radialkraft auf Antriebswelle (N)
500
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 7 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
72,5
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,396
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,095
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
20400
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
20400
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
220
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
207
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
207
