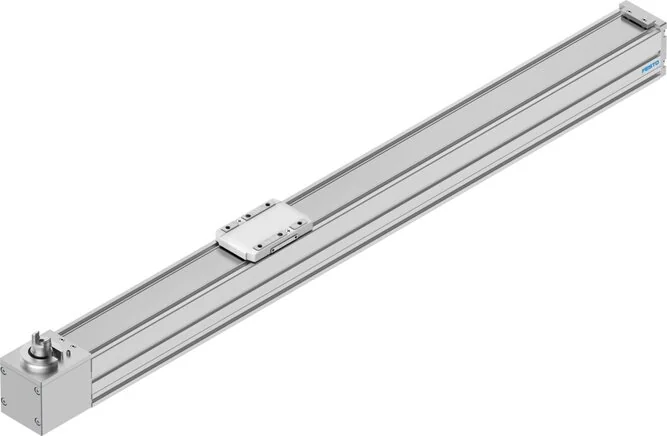

Profilmaterial
Aluminium-Knetlegierung, eloxiert
Materialhinweis
RoHs compliant
Schlittenmaterial
Aluminium die casting
Wartungsintervall
Lifetime lubrication
Keilriemenmaterial
Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
Positionserkennung
For inductive sensors
Maskierbandmaterial
Rust-free stainless steel band
Wiederholbarkeit (mm)
±0.1
Riemenscheibenmaterial
High-alloyed stainless steels
Max. Drehmoment Mx (Nm)
5,5
Max. Drehmoment My (Nm)
4,7
Max. Drehmoment Mz (Nm)
4,7
LABS (PWIS) Konformität
VDMA24364-Zone III
Massenträgheitsmoment um
8.500
Max. Vorschubkraft Fx (N)
75
Umgebungstemperatur (°C)
0 to 50
Antriebsabdeckungsmaterial
Aluminium-Druckguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
V32
Flächenträgheitsmoment Iy
140.000
Flächenträgheitsmoment Iz
170.000
Leerlauf-Antriebsmoment (Nm)
0,075
Max. Antriebsdrehmoment (Nm)
0,716
Basisgewicht bei 0 mm Hub (g)
760
Max. Kraft Fy Gesamtachse (N)
300
Max. Kraft Fz Gesamtachse (N)
600
Aufprallenergie an den Endlagen
0,000125
Max. Moment Mx Gesamtachse (Nm)
5,5
Max. Moment My Gesamtachse (Nm)
4,7
Max. Moment Mz Gesamtachse (Nm)
4,7
Werkstoff der Schließabdeckung
Aluminium-Druckguss, lackiert
Massenträgheit JH pro Meter Hub
0,0281
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
23
Massenträgheit JL pro kg Nutzlast
0,9119
Antriebsritzel-Wirksdurchmesser (mm)
19,10
Max. Leerlauf-Verschiebewiderstand (N)
7,8
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 7 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
42,8
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
3240
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
3240
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
20
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
17
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
17
