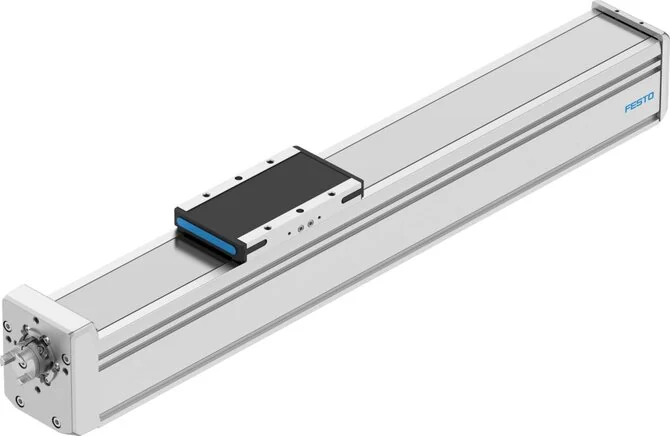

Aufbau
mit Kugelumlaufspindel
Spindeltyp
Ball screw drive
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Materialhinweis
RoHs compliant
Schlittenmaterial
Aluminium wrought alloy
Wartungsintervall
Lifetime lubrication
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Wiederholbarkeit (mm)
±0.01
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
95
Max. Drehmoment My (Nm)
42
Max. Drehmoment Mz (Nm)
42
Spindeldurchmesser (mm)
16
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
405.000
Max. Vorschubkraft Fx (N)
2650
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T46
Flächenträgheitsmoment Iy
1.213.000
Flächenträgheitsmoment Iz
2.052.000
Basisgewicht bei 0 mm Hub (g)
3147
Max. Kraft Fy Gesamtachse (N)
2500
Max. Kraft Fz Gesamtachse (N)
2500
Max. Moment Mx Gesamtachse (Nm)
100
Max. Moment My Gesamtachse (Nm)
42
Max. Moment Mz Gesamtachse (Nm)
42
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
0,39016
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
90
Massenträgheit JL pro kg Nutzlast
0,00633
Aufprallenergie an den Endlagen (J)
0,002
Max. Radialkraft auf Antriebswelle (N)
500
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
62
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,172
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,065
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
422
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
