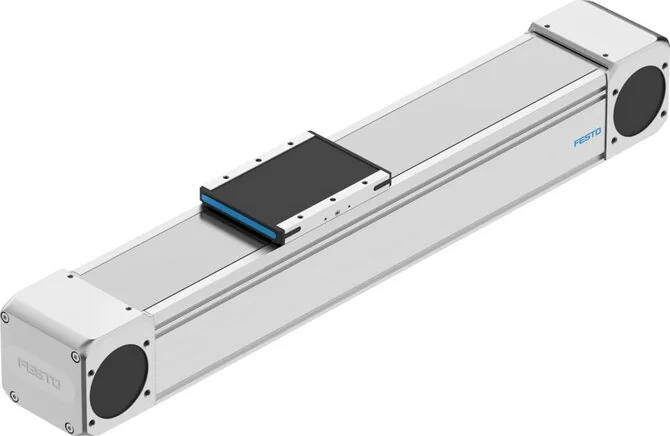

Festo - ELGD-TB-KF-120-600-0H-PU2-8192367 - Zahnriemenachse

SKU: festo-elgd-tb-kf-120-600-0h-pu2-8192367

Alle Teile durchsuchen
Festo - ELGD-TB-KF-120-600-0H-PU2-8192367 - Zahnriemenachse

2.457,59 €2.065,20 € (Exkl. Steuern)

Auf Lager - versandbereit

Jetzt bestellen für Versand innerhalb von 4 bis 6 Werktagen

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

2.457,59 €

Marke
Festo
Aufbau
mit Zahnriemen
Größe
120
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Einschaltzeit
100%
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
600
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Bewegte Masse (g)
1733
Max. Kraft Fy (N)
4300
Max. Kraft Fz (N)
4300
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
175
Wartungsintervall
Lifetime lubrication
Keilriemenmaterial
Polyurethan mit Stahlcord
Massenträgheit JO
30,2136
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
50
Max. Drehzahl (m/s)
3
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0,04
Riemenscheibenmaterial
High-alloyed stainless steels
Keilriementrennung (mm)
5
Max. Drehmoment Mx (Nm)
170
Max. Drehmoment My (Nm)
50
Max. Drehmoment Mz (Nm)
60
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
1.433.600
Max. Vorschubkraft Fx (N)
1300
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
N80
Flächenträgheitsmoment Iy
3.550.000
Flächenträgheitsmoment Iz
8.985.000
Leerlauf-Antriebsmoment (Nm)
2
Max. Antriebsdrehmoment (Nm)
36,2
Basisgewicht bei 0 mm Hub (g)
10425
Max. Kraft Fy Gesamtachse (N)
2957
Max. Kraft Fz Gesamtachse (N)
6500
Max. Moment Mx Gesamtachse (Nm)
251
Max. Moment My Gesamtachse (Nm)
80
Max. Moment Mz Gesamtachse (Nm)
105
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
2,792
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
116
Massenträgheit JL pro kg Nutzlast
7,7562
Aufprallenergie an den Endlagen (J)
0,001
Antriebsritzel-Wirksdurchmesser (mm)
55,70
Max. Leerlauf-Verschiebewiderstand (N)
71,8
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
80
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
730
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
EAN
4052568775988
Hersteller
Festo
