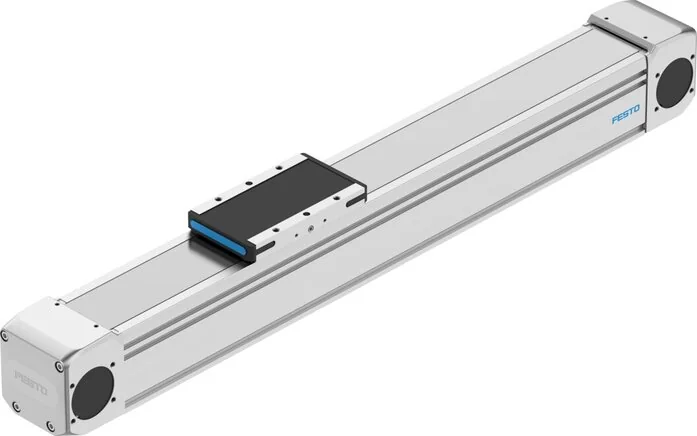

Festo - ELGD-TB-KF-80-800-0H-PU2-8192358 - Zahnriemenachse

SKU: festo-elgd-tb-kf-80-800-0h-pu2-8192358

Alle Teile durchsuchen
Festo - ELGD-TB-KF-80-800-0H-PU2-8192358 - Zahnriemenachse

1.516,76 €1.274,59 € (Exkl. Steuern)

Zur Nachbestellung verfügbar – wir bestätigen das frühestmögliche Lieferdatum innerhalb eines Werktags nach Bestelleingang

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

1.516,76 €

Marke
Festo
Aufbau
mit Zahnriemen
Größe
80
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Einschaltzeit
100%
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
800
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Bewegte Masse (g)
1110
Max. Kraft Fy (N)
4200
Max. Kraft Fz (N)
4200
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
135
Wartungsintervall
Lifetime lubrication
Keilriemenmaterial
Polyurethan mit Stahlcord
Massenträgheit JO
7,5216
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
50
Max. Drehzahl (m/s)
3
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0,04
Riemenscheibenmaterial
High-alloyed stainless steels
Keilriementrennung (mm)
5
Max. Drehmoment Mx (Nm)
106
Max. Drehmoment My (Nm)
42
Max. Drehmoment Mz (Nm)
42
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
405.000
Max. Vorschubkraft Fx (N)
800
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
L48
Flächenträgheitsmoment Iy
1.213.000
Flächenträgheitsmoment Iz
2.052.000
Leerlauf-Antriebsmoment (Nm)
1,2
Max. Antriebsdrehmoment (Nm)
17,2
Basisgewicht bei 0 mm Hub (g)
4715
Max. Kraft Fy Gesamtachse (N)
2800
Max. Kraft Fz Gesamtachse (N)
3500
Max. Moment Mx Gesamtachse (Nm)
106
Max. Moment My Gesamtachse (Nm)
80
Max. Moment Mz Gesamtachse (Nm)
79
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
1,12563
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
79
Massenträgheit JL pro kg Nutzlast
4,6161
Aufprallenergie an den Endlagen (J)
0,00025
Antriebsritzel-Wirksdurchmesser (mm)
42,97
Max. Leerlauf-Verschiebewiderstand (N)
55,8
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
62
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
422
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
EAN
4052568645045
Hersteller
Festo
