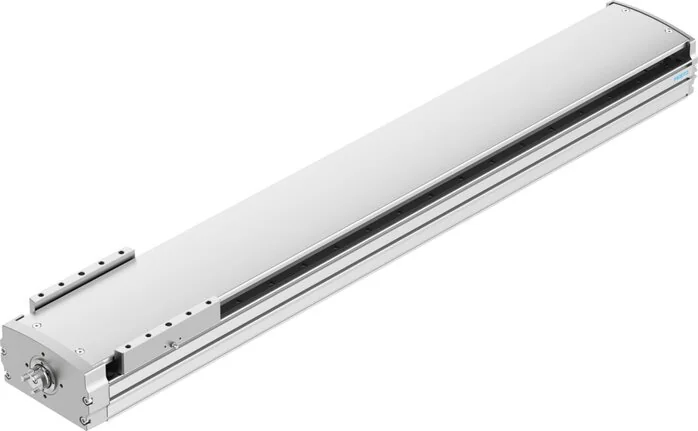

Festo - ELGT-BS-160-900-20P-8124537 - Spindelachse

SKU: festo-elgt-bs-160-900-20p-8124537

Alle Teile durchsuchen
Festo - ELGT-BS-160-900-20P-8124537 - Spindelachse

4.555,40 €3.828,07 € (Exkl. Steuern)

Zur Nachbestellung verfügbar – wir bestätigen das frühestmögliche Lieferdatum innerhalb eines Werktags nach Bestelleingang

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

4.555,40 €

Marke
Festo
Aufbau
mit Kugelumlaufspindel
Größe
160
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP20
Einbaulage
arbitrary
Spindeltyp
Ball screw
Umkehrspiel
150
Einschaltzeit
100%
Max. Drehzahl
3000
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
900
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Spindelmaterial
Steel
Spindelsteigung
20
Bewegte Masse (g)
3842
Max. Kraft Fy (N)
9550
Max. Kraft Fz (N)
11370
Schlittenmaterial
Aluminium-Knetlegierung, eloxiert
Vorschubkonstante
20
Massenträgheit JO
0,6342
Max. Beschleunigung
15
Max. Drehzahl (m/s)
1
Wiederholbarkeit (mm)
±0.02
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
600
Max. Drehmoment My (Nm)
560
Max. Drehmoment Mz (Nm)
560
Spindeldurchmesser (mm)
20
LABS (PWIS) Konformität
VDMA24364-Zone III
Massenträgheitsmoment um
726.000
Max. Vorschubkraft Fx (N)
1045
Umgebungstemperatur (°C)
0 to 50
Antriebsabdeckungsmaterial
Aluminium-Druckguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T46
Flächenträgheitsmoment Iy
1.411.000
Flächenträgheitsmoment Iz
15.257.000
Basisgewicht bei 0 mm Hub (g)
9601
Werkstoff der Schließabdeckung
Aluminium-Druckguss, lackiert
Massenträgheit JH pro Meter Hub
0,9027
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Kontinuierliche Vorschubkraft (N)
1045
Gewichtszuschlag pro 10 mm Hub (g)
188
Massenträgheit JL pro kg Nutzlast
0,1013
Max. Radialkraft auf Antriebswelle (N)
290
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 8 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,4
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,14
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
35183
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
41887
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
2210
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
2063
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
2063
EAN
4052568555566
Hersteller
Festo
