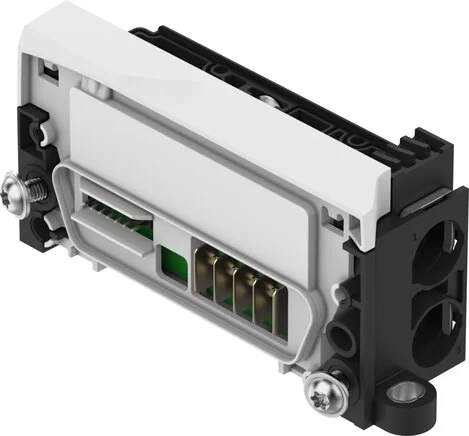

Modulparameter
Verhalten im Fehlerzustand
Befestigungstyp
mit Durchgangsbohrung für Schraube M5
Materialhinweis
RoHs compliant
Mutterwerkstoff
High-alloyed stainless steels
Hülsenwerkstoff
High-alloyed stainless steels
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Anschlussposition
On the side
Diagnose über LED
Diagnose pro Modul
Nenngebrauchshöhe
<= 2000 m NHN
Abdeckung Werkstoff
PBT reinforced
Pneumatikanschluss 1
für Cartridge 15 mm
Pneumatikanschluss 5
für Cartridge 15 mm
Abmessungen W x L x H
35,2 mm x 117,2 mm x 56,1 mm
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Ventil Insel Struktur
Valve sizes mixable
Elektrische Steuerungen
AP-Schnittstelle
Sicherung (Kurzschluss)
Internal electronic fuse Per channel
Anschlussplattenmaterial
PA reinforced
LABS (PWIS) Konformität
VDMA24364-B1/B2-L
Relative Luftfeuchtigkeit
5 - 95 %
Umgebungstemperatur (°C)
-5 to 50
Werkstoff der Spannbacken
High-alloyed stainless steels
Induktiver Schutzschaltkreis
Integrated
Max. Anzahl Der Ventilspulen
120
Leistungsaufnahme Bei 24 V DC
0,65
Spannungsversorgung, Funktion
Elektronik/Sensoren und Last kommend
Befestigungstyp Anschlussplatte
With throughway bores
Leistungsübertragung, Funktion
Elektronik/Sensoren und Last gehend
Diagnose über Innenkommunikation
Unterspannung Logikversorgung PS
Korrosionsbeständigkeitsklasse KBK
2 - moderate corrosion stress
Leistungsausfallüberbrückung (ms)
10
Nennbetriebsspannung DC Der Last (V)
24
Kommunikationsschnittstelle, Protokoll
AP
Zulässige Spannungsschwankung der Last
± 10 %
Max. Anzugsdrehmoment Wandbaugruppe (Nm)
6
Eigenleistungsaufnahme Betriebsspannung Last
typisch 13 mA
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Schutz gegen direktes und indirektes Berühren
SELV
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Unterspannung Last/Ventile (Diagnosemeldung) (V)
21,1
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
typisch 27 mA
Elektrische Trennung der Ausgänge zwischen Kanal - Interne Kommunikation
yes
Potenzialtrennung Zwischen Den Versorgungsspannungen Elektronik/Sensortechnik Und Last/Ventilen
yes
