equivalent_part_numbers
8432970200166; WWZ24801210
Besteht aus
Weitwinkel-Zapfwelle, 2-seitig, mit Schutzrohr Konformitätserklärung Bedienungsanleitung
Eigenschaften
Traktorseitig 1-3/8" (6) Wellenkupplungssatz Geräteseitig 1-3/8" (6) Raststift Schmierintervall: 8 Stunden Erfüllt die Anforderungen gemäß EG 89/392 EWG Entspricht der Sicherheitsnorm EN12965 CE-Kennzeichnung verfügbar
Produktdetails
Zapfwelle 2-seitig Weitwinkel mit Sicherheitsabdeckung Konformitätserklärung Benutzeranleitung Traktorseitig 1-3/8" (6) Kupplungsbefestigung Maschinenseitig 1-3/8" (6) Federstift Schmierintervall von 8 Stunden Erfüllt die Anforderungen gemäß EG 89/392 EWG Erfüllt Sicherheitsnorm EN12965 Mit "CE"-Kennzeichnung versehen Winkel im Dauerbetrieb maximal 25° Winkel darf nur kurzzeitig 80° betragen Max. dyn. Leistung 540 U/min: 39kW - 695Nm Max. dyn. Leistung 1000 U/min: 61kW - 580Nm Werte bei Biegewinkel 10° und Lebensdauer 1000 Stunden LZ= Eingezogene Länge Mittenabstand äußeres Kreuzgelenk
Anwendungsbereich
Mischwagen Güllewagen Erntemaschinen Silagewagen
Lange Beschreibung

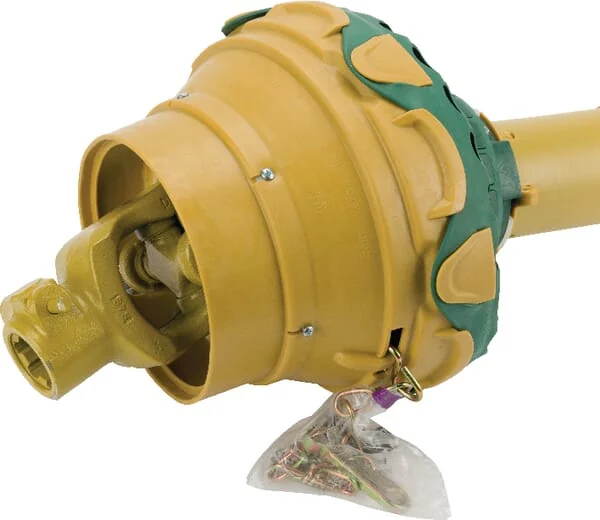

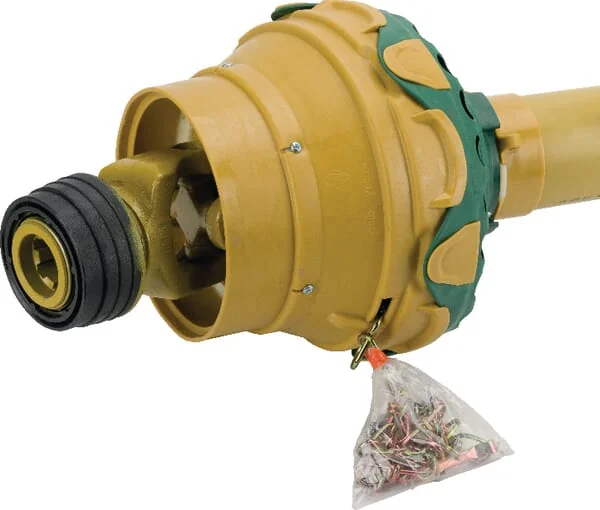

Weitwinkel-Zapfwellen 80° Serie WWZ 2480 geeignet für Futtermischwagen, Düngerstreuer, Erntemaschinen, Ladewagen usw.
Anbau traktorseitig
Schnellkupplungsgabel
Innenrohrwandstärke
4,5 mm
Anbau maschinenseitig
Schnellkupplungsgabel
Außenrohrwandstärke
3,5 mm
Technische Informationen

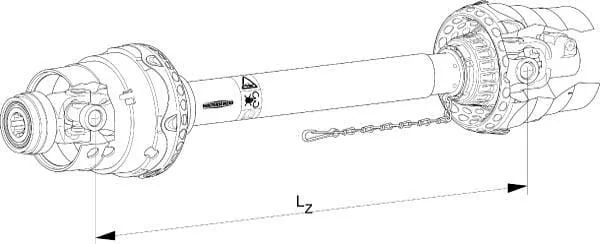

Arbeitswinkel bei Dauerbetrieb maximal 25º Arbeitswinkel darf nur kurzzeitig 80º betragen Max. dynamische Leistung 540 U/min: 39 kW, 695 Nm Max. dynamische Leistung 1000 U/min: 61 kW, 580 Nm Werte bei Arbeitswinkel 10° und Lebensdauer 1000 Stunden LZ = eingeschobene Länge Mittenabstand der äußeren Kreuzgelenke
Verriegelungsart traktorseitig
Kupplungsverriegelung
Kreuzgelenklänge traktorseitig
76 mm
Maximales statisches Drehmoment
4000 N·m
Verriegelungsart maschinenseitig
Kupplungsverriegelung
Kreuzgelenklänge maschinenseitig
76 mm
Großer Außendurchmesser Innenrohr
49 mm
Großer Außendurchmesser Außenrohr
57,5 mm
Anschluss-Außendurchmesser traktorseitig
1-3/8 Zoll
Anschluss-Außendurchmesser maschinenseitig
1-3/8 Zoll
Kreuzgelenkbüchsendurchmesser traktorseitig
32 mm
Kreuzgelenkbüchsendurchmesser maschinenseitig
32 mm
Kreuzgelenklänge traktorseitig - längeres Teil
94 mm
Kreuzgelenklänge maschinenseitig - längeres Teil
94 mm
Anzahl der Verzahnungen/Nuten am Anschluss traktorseitig
6
Anzahl der Verzahnungen/Nuten am Anschluss maschinenseitig
6
Kreuzgelenkbüchsendurchmesser traktorseitig - längeres Teil
27 mm
Kreuzgelenkbüchsendurchmesser maschinenseitig - längeres Teil
27 mm
