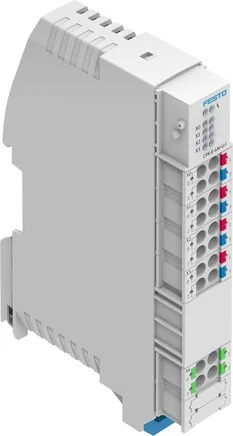

Datenformat
15 bit + sign, linear scale
Messparameter
Voltage, Current
Signalbereich
-10 - 10 V, -20 - 20 mA, -5 - 5 V, 0 - 10 V, 0 - 20 mA, 1 - 5 V, 4 - 20 mA
Kanalparameter
Diagnosis wire break, Diagnosis upper limit value, Diagnosis parameter error, Diagnosis lower limit value, Diagnosis under running/over running, Smoothing factor, Signal range per channel, lower/upper limit value
Modulparameter
Data format analogue inputs, Diagnosis short circuit sensor supply, Diagnosis parametering error, Diagnosis overload analogue inputs, Hysteresis limit value monitoring, Deactivate sensor supply, Behaviour after overload analogue inputs, Behaviour after short circuit/overload
Befestigungstyp
With Slot rail
Schockfestigkeit
Shock test with degree of severity 1 to FN 942017-5 and EN 60068-2-27
Wiederholbarkeit
±0.1 % at 25 °C
Diagnose über Bus
Wire break, Short circuit/overload sensor supply, Parameter error, Parametering error, overload analogue inputs, upper limit value not held, Over/under running, Lower limit value not maintained
Diagnose über LED
Error per channel, Error per module
Materialinformation
LABS containing materials included, RoHs compliant
Max. Leitungslänge
30 m, Shielded
Abmessungen W x L x H
18.9 mm x 76.6 mm x 124.3 mm
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 1 to FN 942017-4 and EN 60068-2-6
Sicherung (Kurzschluss)
Internal electronic fuse Per module
Relative Luftfeuchtigkeit
95 %, Not condensing
Umgebungstemperatur (°C)
-5 to 50
Potenzialtrennung Kanal - Kanal
no
Basis-Fehlergrenze bei 25 °C (%)
±0,2
Potenzialtrennung Kanal - Innenbus
yes
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Leistungsausfallüberbrückung (ms)
10
Max. Adressbereich Eingänge (Byte)
8
Max. Gesamtstrom Eingänge pro Modul (A)
1,4
Elektrischer Anschluss: Eingang, Funktion
Analogue input
Elektrischer Anschluss: Eingang 2, Funktion
Functional ground
CE-Zertifikat (siehe Konformitätserklärung)
to EU EMC directive
Elektrischer Anschluss: Eingang, Anschlusstyp
4x multi tube holder
Elektrischer Anschluss: Eingang 2, Anschlusstyp
Multi tube holder
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Elektrischer Anschluss: Eingang, Anschlusstechnik
Spring tension clamp
Elektrischer Anschluss: Eingang 2, Anschlusstechnik
Spring tension clamp
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Elektrischer Anschluss: Eingang, Leiterquerschnitt (mm²)
0.2 to 1.5
Elektrischer Anschluss: Eingang, Anzahl der Pins / Drähte
4
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
Type 70 mA
Elektrischer Anschluss: Eingang 2, Leiterquerschnitt (mm²)
0.2 to 1.5
Elektrischer Anschluss: Eingang 2, Anzahl der Pins / Drähte
4
Elektrischer Anschluss: Eingang, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
Elektrischer Anschluss: Eingang 2, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
