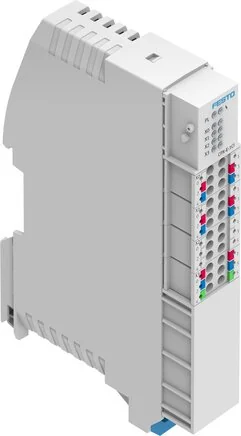

Schaltpegel
Signal 0: <= 5 V, Signal 1: >= 11 V
Kanalparameter
Signal extension
Modulparameter
Internal Revision ID, Entprellzeit Digitaleingänge, Impulse/Nullimpuls, Integrationszeit Geschwindigkeitsmessung, Ladewert, Latchereignis, Latchsignal, Latchverhalten, Obere Zählgrenze, Signalart/Gebertyp, Signalauswertung, Überwachung Leitungsbruch, Überwachung Nullimpuls, Überwachung Spurfehler, Untere Zählgrenze
Befestigungstyp
With Slot rail
Schockfestigkeit
Shock test with degree of severity 1 to FN 942017-5 and EN 60068-2-27
Diagnose über Bus
Kurzschluss/Überlast Sensorversorgung, Parameterfehler, Fehler am Messsystem, Überwachung Drahtbruch, Überwachung Nullimpuls, Überwachung Spurfehler
Diagnose über LED
Fehler pro Modul, Status pro Kanal, Fehler Geberversorgung, Geberfehler, Normalbetrieb Geber, Normalbetrieb Geberversorgung
Materialinformation
LABS containing materials included, RoHs compliant
Kennlinien Eingänge
to IEC 61131-2 type 3
Abmessungen W x L x H
18.9 mm x 76.6 mm x 124.3 mm
Eingangs-Entprellzeit
0,02 ms, 0,1 ms, 3 ms
Lagertemperatur (°C)
-20 to 70
Schaltlogik-Eingänge
PNP (positive switching), 2-wire sensors acc. to IEC 61131-2, 3-wire sensors acc. to IEC 61131-2
Schwingungsfestigkeit
Transport use test with severity level 1 to FN 942017-4 and EN 60068-2-6
Sicherung (Kurzschluss)
Internal electronic fuse Per module
Relative Luftfeuchtigkeit
95 %, Not condensing
Umgebungstemperatur (°C)
-5 to 50
Spannungsversorgung, Funktion
Geberversorgung
Potenzialtrennung Kanal - Kanal
no
Spannungsversorgung, Anschlusstyp
Multi tube holder
Potenzialtrennung Kanal - Innenbus
no
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Leistungsausfallüberbrückung (ms)
10
Max. Adressbereich Ausgänge (Byte)
2
Max. Adressbereich Eingänge (Byte)
12
Spannungsversorgung, Anschlusstechnik
Spring tension clamp
Max. Gesamtstrom Eingänge pro Modul (A)
1,8
Elektrischer Anschluss: Eingang, Funktion
Digital input
Elektrischer Anschluss: Eingang 2, Funktion
Zähleingang
Spannungsversorgung, Anzahl der Pole/Drähte
6
CE-Zertifikat (siehe Konformitätserklärung)
to EU EMC directive
Elektrischer Anschluss: Eingang, Anschlusstyp
2x multi tube holder
Spannungsversorgung, Leiterquerschnitt (mm²)
0.2 to 1.5
Elektrischer Anschluss: Eingang 2, Anschlusstyp
Multi tube holder
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Elektrischer Anschluss: Eingang, Anschlusstechnik
Spring tension clamp
Elektrischer Anschluss: Eingang 2, Anschlusstechnik
Spring tension clamp
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Spannungsversorgung, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
Elektrischer Anschluss: Eingang, Leiterquerschnitt (mm²)
0.2 to 1.5
Elektrischer Anschluss: Eingang, Anzahl der Pins / Drähte
6
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
Type 15 mA
Elektrischer Anschluss: Eingang 2, Leiterquerschnitt (mm²)
0.2 to 1.5
Elektrischer Anschluss: Eingang 2, Anzahl der Pins / Drähte
6
Elektrischer Anschluss: Eingang, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
Elektrischer Anschluss: Eingang 2, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
